Frage TZ4K Kugelkupplung K50 - das wird wohl so nicht zugelassen?

take_it_1999

Mitglied +

Dabei seit

21.10.2012

Beiträge

212

Traktor/en

5211 und einen Menge Probleme daran

• 16.08.2017

• #21

Bitte lass mich nochmal nachfragen, aber das Gegenstück zur Kugel 50 bei deinem Anhänger hat keine Abnahme oder?

Dort ist eine Kupplung mit Quadratrohranschluss an einer Zugdeichsel mit Rundrohr verbaut? Ist das echt so oder hat da jemand gepennt?



Tino Jentsch

Mitglied +

Dabei seit

24.04.2017

Beiträge

87

Ort

Eggesin

Vorname

Tino

Traktor/en

Tz4k

• 16.08.2017

• #22

Das Teil hat eine Betriebserlaubnis und eine Prüfnummer auf der Kupplung



Fälschlicherweise habe ich von 2t Anhängelast geschrieben, dass ist falsch.zulässiges Gesamtgewicht 1200kg



Anhänge

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Zuletzt von einem Moderator bearbeitet: 16.08.2017

take_it_1999

Mitglied +

Dabei seit

21.10.2012

Beiträge

212

Traktor/en

5211 und einen Menge Probleme daran

• 16.08.2017

• #23

In der Betriebserlaubnis steht aber nix vom Mix drin, ergo gibts Ärger wenn was passiert Die Zugekugelkupplung muss immer zum Deichselrohr passen. Also rundes Rohr Kupplung mit rundem Anschluss. Eckiges Deichselrohr, dann diese Kupplung wie bei dir verbaut.

Wie gesagt beide Sachen können einzeln zulässig sein, aber Sie gehören sehr sehr wahrscheinlich nicht zusammen. Steht aber eigentlich in den Anleitungen zu diesem Produkten, die per Gesetzt mitgeliefert werden müssen (Hintergrund Anhängekupplungen sind spezielle Bauteile welche nach §22a StVZO reglementiert sind).



Joachim

Zetor Teilehändler

Team

Dabei seit

6.07.2012

Beiträge

20.078

Ort

Wiedemar, Deutschland

Vorname

Zetorversteher

Traktor/en

Zetor 5011, 3045, 2011, 7745

• 16.08.2017

• #24

"Unser" take it 1999 wird hier Recht haben, denn er kennt sich in dem Bereich wirklich gut aus, was er schon öfter hier und im DDR-Landmaschinen Forum bewiesen hat. Eckig auf rund wird wohl keiner abnehmen, es sei denn es ist so wie es ist bereits abgenommen worden, was mich wundern tät.

Das hat auch mit dem Sinn des Bauteils am Ende nichts zu tun, der schon logisch ist (soll mehr Verdrehung zulassen, als der Kugelkopf abkann). Blöde Situation. Ggf. an den Verkäufer heran treten?



Tino Jentsch

Mitglied +

Dabei seit

24.04.2017

Beiträge

87

Ort

Eggesin

Vorname

Tino

Traktor/en

Tz4k

• 16.08.2017

• #25

Ich bin schon ganz schön sauer....Ich werde morgen da anrufen,gegebenenfalls Bilder hin schicken .Frag mich nur was der Typ von der Dekra da gemacht hat ? Wie kann das sein das der sowas nicht sieht? Ein so wichtiges Bauteil prüft man doch gründlich.



take_it_1999

Mitglied +

Dabei seit

21.10.2012

Beiträge

212

Traktor/en

5211 und einen Menge Probleme daran

• 16.08.2017

• #26

Also ich würd nicht bei DEKRA anrufen, es sei denn in deiner Betriebserlaubnis steht exakt diese Kupplung (Typ, E-Nummer, ....) drin. Wenn nein, dann guck einfach, dass du eine passende bekommst und dann tauschen.

Nur wenn wirklich dieser Typ dort drin steht, dann DEKRA anrufen und bitten, dass kostenlos (da Fehler) die Betriebserlaubnis erweitert wird, etc.



manne63

Mitglied +

Dabei seit

21.07.2016

Beiträge

351

Ort

Belgern-Schildau

Vorname

Manfred

Traktor/en

Zetor5011
Iseki TX1410
Case JX90

• 16.08.2017

• #27

Ist schon eigenartig, eine Vierkantkupplung an einer runden Aufnahme. Sie wird auch keine große Stützlast vertragen bei senkrechten Schrauben.



Tino Jentsch

Mitglied +

Dabei seit

24.04.2017

Beiträge

87

Ort

Eggesin

Vorname

Tino

Traktor/en

Tz4k

• 17.08.2017

• #28

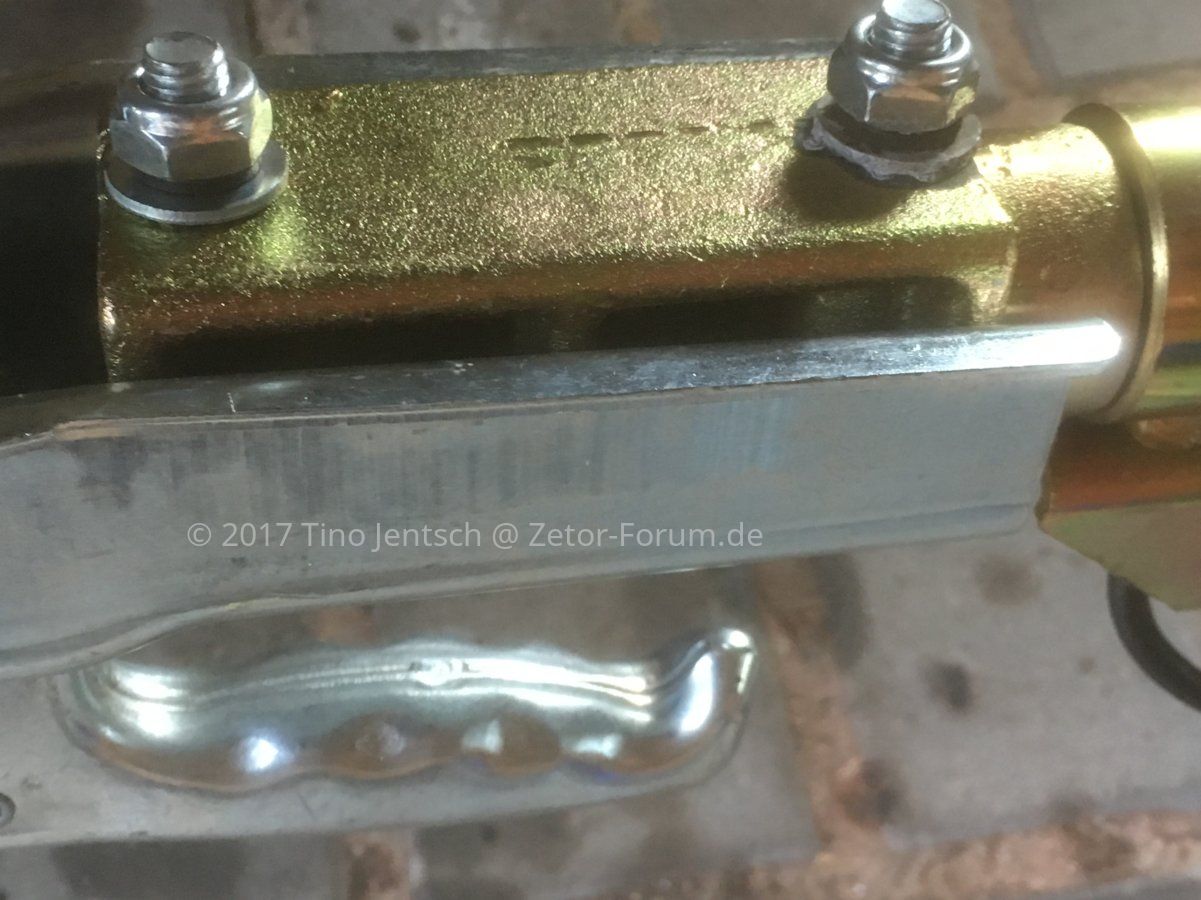

So sieht die Sache von unten aus



Anhänge

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

take_it_1999

Mitglied +

Dabei seit

21.10.2012

Beiträge

212

Traktor/en

5211 und einen Menge Probleme daran

• 17.08.2017

• #29

Na dann ist doch schon etwas Entspannung angesagt, da das Gegenstück ja doch eckig ist.

Jetzt müssen wir nur noch eine Lösung und die Gegenseite finden.



Tino Jentsch

Mitglied +

Dabei seit

24.04.2017

Beiträge

87

Ort

Eggesin

Vorname

Tino

Traktor/en

Tz4k

• 17.08.2017

• #30

Ja das ist richtig



take_it_1999

Mitglied +

Dabei seit

21.10.2012

Beiträge

212

Traktor/en

5211 und einen Menge Probleme daran

• 17.08.2017

• #31

So, ich hab jetzt mal deine gepostet Doppelkupplung gegoogelt.

Die kannst du nur als Kugelkupplung legal nutzen. Das andere ist eine Abschleppkupplung / Abschleppöse, die mir aber zu tief hängen würde.

So guck mal bitte ob du nicht sowas ähnliches direkt an deinem TZ montieren kannst. Die gibts sicherlich noch von anderen Firmen, aber da die recht lang ist, könntest du doch einfach paar Borhungen unterhalb deiner Zapfenwellenabdeckung und das ganze verschrauben und abnehmen lassen.

Klären musst du nur noch, was du mit dem Dreipunkt machst. Evtl. kannst den aber so hoch nehmen, dass dieser nie und nimmer stört. Aber dazu den DEKRA-Mann fragen.

Ach hier der Link:
https://www.kupplung.de/universal-kugelkopf-4-loch-zb0012.html

Gruß erstmal



Tino Jentsch

Mitglied +

Dabei seit

24.04.2017

Beiträge

87

Ort

Eggesin

Vorname

Tino

Traktor/en

Tz4k

• 17.08.2017

• #32

Ich denke das ist genau das richtige! Danke! das sollte eine gute und solide Lösung sein. Der Dreipunkt ist mir garnicht so wichtig , der ist schnell abmontiert und bei Bedarf auch fix wieder montiert.
