Hallo,
ich verweise mal hierauf: https://www.zetor-forum.de/ressourcen/blink-und-warnblinkanlagen.14/



raschy91

Mitglied +

Dabei seit

1.10.2017

Beiträge

180

Ort

Hohnstein, Deutschland

Vorname

Erik

Traktor/en

Zetor 5245

• 1.05.2020

• #82

Ich habe das eigentlich so geklemmt wie in der Anleitung, kann das das blinkrelais sein was ne Macke hat ?



Joachim

Zetor Teilehändler

Team

Dabei seit

6.07.2012

Beiträge

20.193

Ort

Wiedemar, Deutschland

Vorname

Zetorversteher

Traktor/en

Zetor 5011, 3045, 2011, 7745

• 1.05.2020

• #83

Das ist ein PKW Blinkrelais und wäre spätestens beim 2. Anhänger überfordert.

Nach welchem Plan wurde verkabelt? Bitte ggf. Fotos und nen eigenen Kabelplan wie es am Zetor nun tatsächlich angeschlossen ist.



raschy91

Mitglied +

Dabei seit

1.10.2017

Beiträge

180

Ort

Hohnstein, Deutschland

Vorname

Erik

Traktor/en

Zetor 5245

• 1.05.2020

• #84

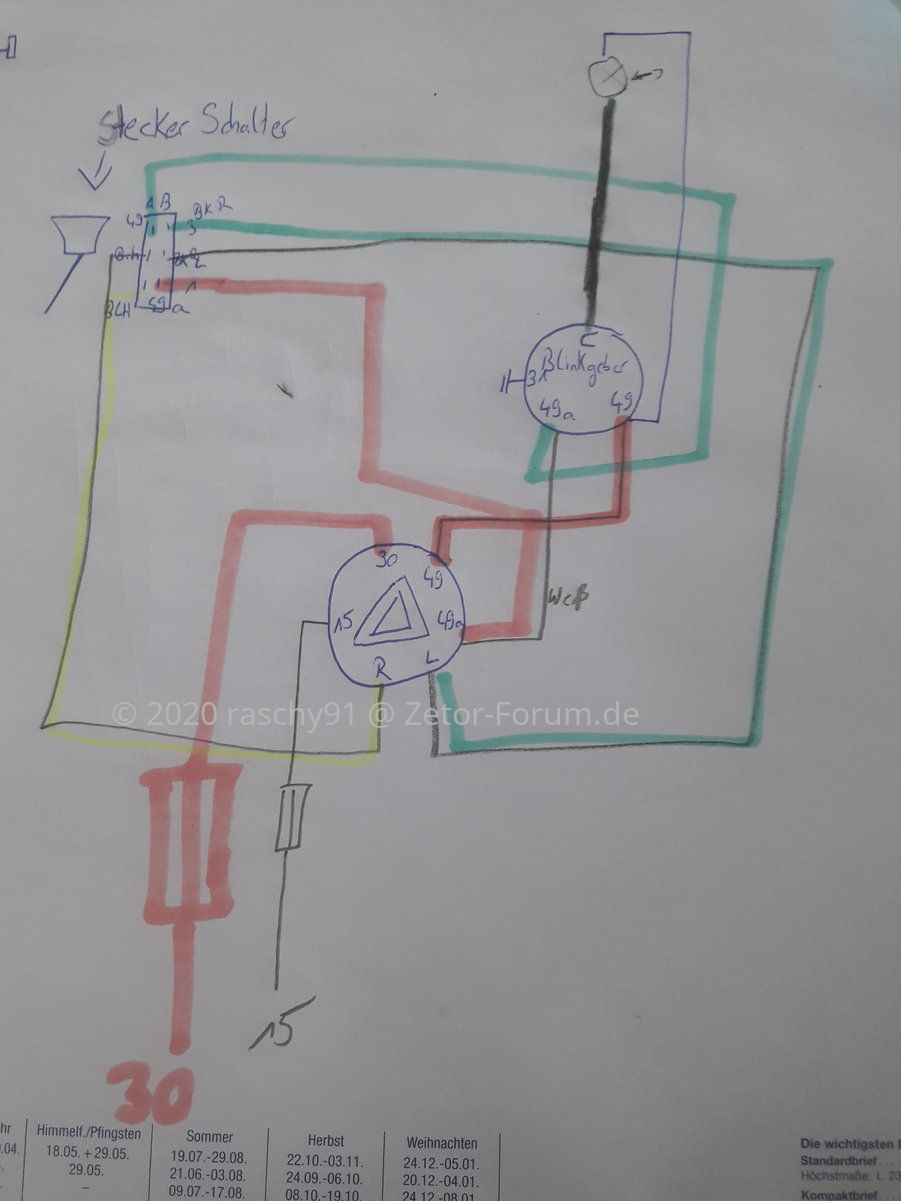

So habe mal gemalt



Ich habe nach deinem Plan Joachim verkabelt.



Anhänge

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Napi

Mitglied +

Dabei seit

1.01.2016

Beiträge

1.748

Ort

16269 Wriezen

Vorname

Peter

Traktor/en

3x Zetor 5211
1x UTB 302 DTCE - IF

• 1.05.2020

• #85

Du hast bestimmt zu dem Schalter ein funktionsschema bekommen?



Joachim

Zetor Teilehändler

Team

Dabei seit

6.07.2012

Beiträge

20.193

Ort

Wiedemar, Deutschland

Vorname

Zetorversteher

Traktor/en

Zetor 5011, 3045, 2011, 7745

• 1.05.2020

• #86

Peter, das ist so ein 6 bzw. 7 poliger wie im Lexikon abgebildet mit Pinbelegung.



Napi

Mitglied +

Dabei seit

1.01.2016

Beiträge

1.748

Ort

16269 Wriezen

Vorname

Peter

Traktor/en

3x Zetor 5211
1x UTB 302 DTCE - IF

• 1.05.2020

• #87

Die frage die sich mir stellt ist die Sache mit der Beschriftung ist es so wie bei uns 1,2, usw oder ist sie so wie auf Erik´s zeichnung direkte bezeichnung 15, 30 usw???



manne63

Mitglied +

Dabei seit

21.07.2016

Beiträge

352

Ort

Belgern-Schildau

Vorname

Manfred

Traktor/en

Zetor5011
Iseki TX1410
Case JX90

• 1.05.2020

• #88

Was war vorher für ein Schalter verbaut?



raschy91

Mitglied +

Dabei seit

1.10.2017

Beiträge

180

Ort

Hohnstein, Deutschland

Vorname

Erik

Traktor/en

Zetor 5245

• 1.05.2020

• #89

Ist direkt 15 30 usw. Beschriftet ...
Vorher war so ein w50 Trabi Schalter drin



Anhänge

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

manne63

Mitglied +

Dabei seit

21.07.2016

Beiträge

352

Ort

Belgern-Schildau

Vorname

Manfred

Traktor/en

Zetor5011
Iseki TX1410
Case JX90

• 1.05.2020

• #90

Liegt an Klemme 49 Spannung an?



raschy91

Mitglied +

Dabei seit

1.10.2017

Beiträge

180

Ort

Hohnstein, Deutschland

Vorname

Erik

Traktor/en

Zetor 5245

• 1.05.2020

• #91

Ja ist da



Napi

Mitglied +

Dabei seit

1.01.2016

Beiträge

1.748

Ort

16269 Wriezen

Vorname

Peter

Traktor/en

3x Zetor 5211
1x UTB 302 DTCE - IF

• 1.05.2020

• #92

wenn du einen 6 Poligen schalter hast ist dein Schaltschema richtig.
Dann nimm ein Multimeter mach eine Durchgangsprüfung einmal im normalen zustand dort sollte durchgang zwischen 15 und 49 nicht zwischen 30 und 49.
Und eine Prüfung bei betätigten warnblinkschalter da sollte 30 und 49 durchgang haben und 15 und 49 nicht.
Wenn das so ist ist dein WBS in Ordnung.



manne63

Mitglied +

Dabei seit

21.07.2016

Beiträge

352

Ort

Belgern-Schildau

Vorname

Manfred

Traktor/en

Zetor5011
Iseki TX1410
Case JX90

• 1.05.2020

• #93

War am alten Schalter Klemme L'und R' vorhanden?



Napi

Mitglied +

Dabei seit

1.01.2016

Beiträge

1.748

Ort

16269 Wriezen

Vorname

Peter

Traktor/en

3x Zetor 5211
1x UTB 302 DTCE - IF

• 1.05.2020

• #94

Laut zeichnung ja

Danke @manne63 hatte mich nur auf die Stromversorgung konzentriert und das signal außer acht gelassen
Erik du musst noch einemal den Durchgang an den Klemmen L/R und 49 messen bei betätigten Schalter also warnblinkstellung muss dort auch durchgang sein



Zuletzt bearbeitet: 1.05.2020

oldtimerfreund

The Boss

Team

Dabei seit

15.08.2012

Beiträge

735

Ort

04435 Schkeuditz, Deutschland

Vorname

Christian

Traktor/en

Zetor Pate von Joachim

• 1.05.2020

• #95

Mir ist als hätte der DDR Schalter ein eigenes Warnblinkrelais gehabt
Das hier habe ich auf die schnelle gefunden, lies dir das mal durch https://pf31.pappenforum.de/thread/36457-warnblinkschalter-unterschiede/

Warum hast du den DDR Schalter ersetzt?
Ein 1:1 Austausch bei Defekt wäre einfacher.



raschy91

Mitglied +

Dabei seit

1.10.2017

Beiträge

180

Ort

Hohnstein, Deutschland

Vorname

Erik

Traktor/en

Zetor 5245

• 2.05.2020

• #96

Der hat die 30b als klemmbezeichnung auch noch dran ist also 7 polig

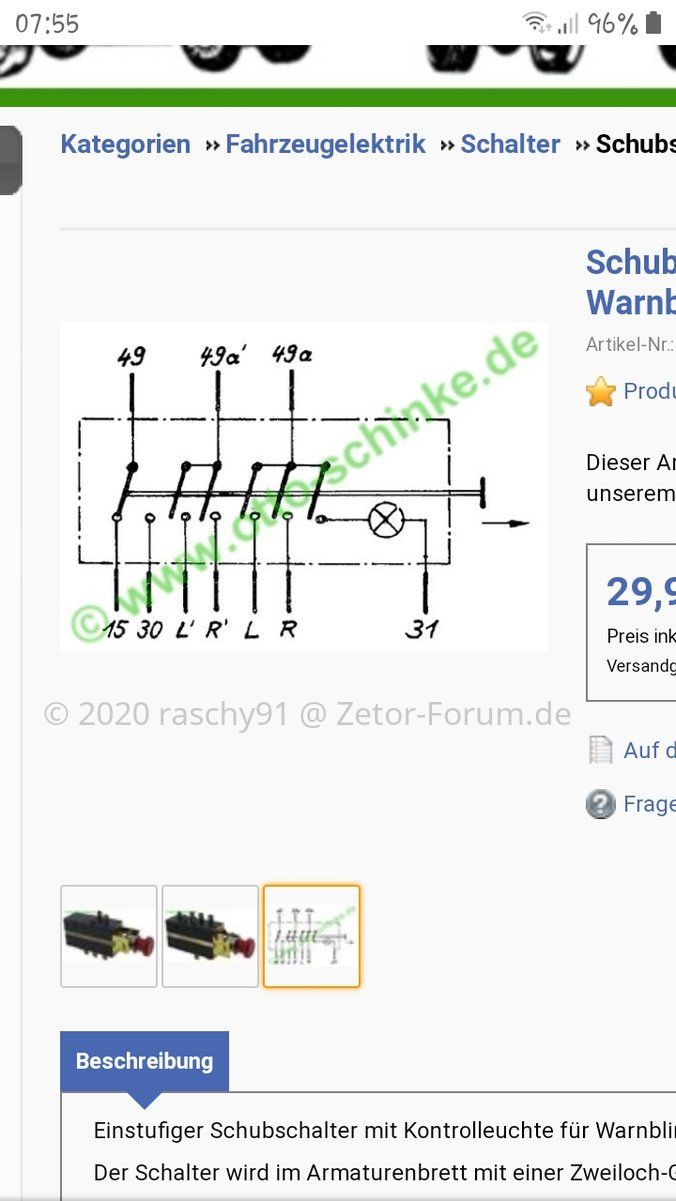

Und das ist das schaltbild vom alten



Anhänge

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Zuletzt bearbeitet: 2.05.2020

Joachim

Zetor Teilehändler

Team

Dabei seit

6.07.2012

Beiträge

20.193

Ort

Wiedemar, Deutschland

Vorname

Zetorversteher

Traktor/en

Zetor 5011, 3045, 2011, 7745

• 2.05.2020

• #97

Zitat von oldtimerfreund:

Warum hast du den DDR Schalter ersetzt?
Ein 1:1 Austausch bei Defekt wäre einfacher.

Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.

Weil die Dinger einfach alle mittlerweile 31 Jahre oder älter sind... und noch dazu im Amaturenbrett wie ein Fremdkörper aussehen.

Noch mal blöd gefragt: Geht gar nichts, oder geht nur kein Warnblinken?

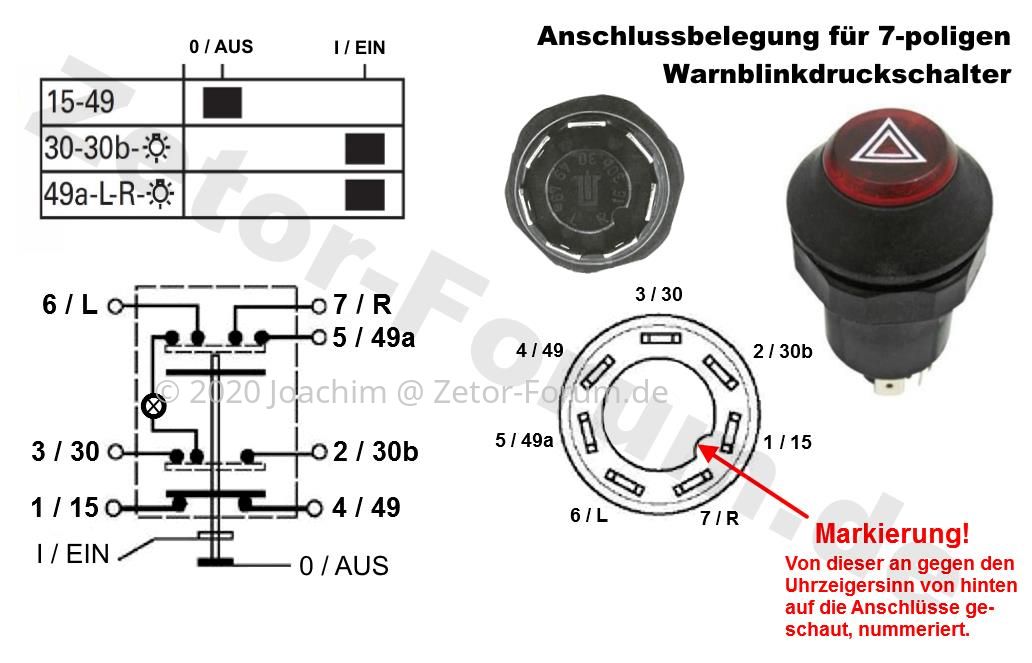

Hier noch mal der Schalter, den er nun drin hat (hab ich auch schon einige verbaut, die sind prima)


Und so wie ichs immer anklemme:


Und das sogar in Bunt...
Wichtig ist, auch mal die Spannung an 15 und 30 zu messen, wenn die Blinker und die Warnblinker eingeschaltet sind. Ich hatte da erst letztens Spass, mit nem Spannungsabfall durch Kontaktkorrosion...



Anhänge

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

raschy91

Mitglied +

Dabei seit

1.10.2017

Beiträge

180

Ort

Hohnstein, Deutschland

Vorname

Erik

Traktor/en

Zetor 5245

• 2.05.2020

• #98

Weil die Dinger wie Joachim schon gesagt hat ewig alt sind und mir überhaupt noch gefallen.

Also und es geht nur das warnblinken nicht .



Joachim

Zetor Teilehändler

Team

Dabei seit

6.07.2012

Beiträge

20.193

Ort

Wiedemar, Deutschland

Vorname

Zetorversteher

Traktor/en

Zetor 5011, 3045, 2011, 7745

• 2.05.2020

• #99

Warnblinken wird über die 30 mit Dauerplus versorgt, hast du mal gemessen, ob, wenn du Warnblinken einschaltest, die Spannung an Klemme 30 am Warnblinkschalter über 12V bleibt oder zusammen bricht auf weniger?



manne63

Mitglied +

Dabei seit

21.07.2016

Beiträge

352

Ort

Belgern-Schildau

Vorname

Manfred

Traktor/en

Zetor5011
Iseki TX1410
Case JX90

• 2.05.2020

• #100

Zitat von manne63:

Liegt an Klemme 49 Spannung an?

Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.

Zitat von raschy91:

Ja ist da

Klicke in dieses Feld, um es in vollständiger Größe anzuzeigen.

Mit was gemessen und wieviel?
Hast du nur die Kabel am alten Schalter abgezogen und an den Neuen angesteckt?
Vielleicht war der Alte schon falsch angeschlossen. Unbedingt kontrollieren ob die Kabel an den richtigen Stellen angeklemmt sind.
