Bericht Palettengabel TZ4K

[Tom Weber]

Hallo
Ich habe mir jetzt eine Palettengabel aus Staplerzinken für den Tz4k gebaut.
Ohne Beladung funktioniert das super aber ich wollte eigentlich meine bodenfräse auf einer Palette damit transportieren, leider schaltet dabei dabei Ventil wegen Überdruck ab.
Frage an euch größere Hydraulik Pumpe?
Oder lieber neue Palettengabel bauen etwas leichter ohne Staplerzinken.
Dachte da an Profilrohr zum Beispiel

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.



[Christian 5211]

Hallo,

die Staplerzinken sind gewaltig......wahrscheinlich 3 Tonnen oder? Leichtere und kürzere wären besser. Den Druck müsstest du mittels Manometer überprüfen. Ich denke aber dass du dem TZ4K etwas zu viel abverlangst.



[alpenmann10]

Hallo Tom
Denke auch, dass nur ne leichtere Konstruktion helfen kann. Hab zwar vom TZ4K ausser den Bildern hier keine Ahnung, hab aber selbst ein kleines Dieselross F17L, da bist du auch schnell an der Grenze. Wenn ich da im Grenzbereich der Hydraulikhebekraft bin ist er kaum noch fahrbar. Mit Gewicht das du nicht mehr anheben kannst kannst meist auch nicht mehr fahren. Mit einer stärkeren Pumpe kannst du nichts ändern, da du bei Ansprechen des Ventils ja an der geplanten Grenzleistung des Systems bist (Sicherheitseinrichtung).



[Bodo]

Da muss ich Sigi recht geben wenn es zuviel ist kann mann kaum noch vernünftig Fahren du kannst den Druck messen und mit dem orginal druck vergleichen es kann auch sein das dein DBV (Überdruchventil ) defekt ist
so wie deine Palettengabel gebaut ist schätze ich sie auf ca. 100 Kg das sollte er wohl noch heben, ein Mulcher ist genau so schwer Schau mal in der Betiebsanleitung was er heben kann
dann kommst dem Problem schon auf die schliche



[Tom Weber]

Die Palettengabel hebt er vollkommen ich denke 100kg sollten auch passen aber wollte eigentlich meine bodenfräse mit Palette transportieren und das war dann zu schwer.
Denke aber das die bodenfräse auch mal. Locker 150 kg wiegt



[Joachim]

Hebelkräfte bitte nicht außer Acht lassen - die Hubkraft in der BDA ist stets an den Koppelpunkten angegeben und jeden cm weiter davon entfernt nach hinten schwinden die hebbaren Kilos...



[Bodo]

Ja aber was sollte er im normalfall heben also Fräse mit 150 ist kein Problem aber was hebt er maximal



[Tom Weber]

Ich denke maximal 250 - 300 kg oder?
Ich werde euch mal was dazu sagen sobald ich die neue Palettengabel fertig habe



[Bodo]

Na dann müsste er doch die Fräse und Gabel Heben



[Daniel 1985]

Ich habe mir für meinen einen Hubwagen umgebaut und fahre mit einer Standard Gitterboxpalette Holz.
Voll beladen mit trockener Buche schafft er das mit der Standard Hydraulikpumpe und Zylinder auf jedenfall, ich denk 200-300kg sind das dann schon.
Ich habe bei mir einen Doppeltwirkenden Steuerschieber drin und musste da die Druckbegrenzung runter nehmen.
Hatte den Begrenzer nicht runtergedreht und da hats hinten die Aufnahme verdreht.
Also das schwächste Glied am tz ist hinten die Aufnahme wo der Zylinder zieht.
Würde dir noch raten Radgewicht vorn zu montieren sonst hat der kleine vorn keine Bodenhaftung mehr.

Könnte sein das einer bei deinem Steuerhebel an der Druckbegrenzung gedreht hat.



[Paul]

Hi,
da bin ich ja froh das ich es doch nicht so gebaut habe. Ich hatte ende letztes Jahr quasi die gleiche Idee und auch schon ein paar Gabelzinken organisiert habe mich dann aber doch dagegen entschieden.

Jetzt habe ich mir einen Ballenspieß gebaut der zufällig auch für Palletten funktioniert, und das beste ist das der extrem schnell an zu bauen ist.

Leider bin ich erst dieses Wochenende fertig geworden und hab noch kein Bild.
Aber ich kann es vielleicht erklären:
Rechteckrohr 500mm x 120mm x 80mm 6mm stark ca.: 25€
Einschweißkonusbuchse für Frontladerzinken M22 x 100mm ca.: 15€
Frontladerzinken 1100mm Gewinde M22x1,5 ca.: 50€

Rechteckrohr entsprechend der doppelten Ackerschiene vom TZ4K kürzen und an der 80mm Seite 2 Löcher (Je oben und unten) bohren für die Bolzen

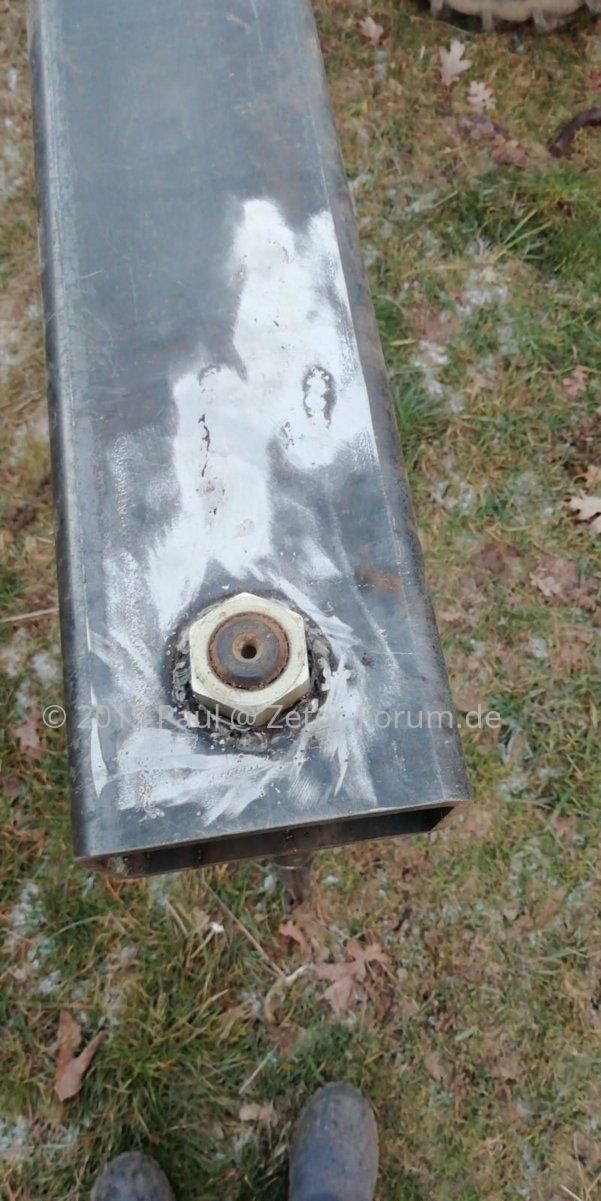

An der 120mm Seite in einem vernünftigen Abstand zur Außenkante entsprechende Löcher für die Einschweißhülsen bohren und diese entsprechend einschweißen.
Frontladezinken einsetzen, festschrauben, fertig.

Am Wochenende fix mit einem halb nassen Heurundballen (1,5m Durchmesser) getestet: anheben geht schieben geht auch aber fahren konnte ich damit leider auch nicht. da ist mir die Vorderachse hoch gekommen.
Ich vermute jetzt mal das der Ballen rund 250 bis 300 Kilo wiegt.
Und wie der Zufall so will haben die Zinken so einen Abstand das ich auch Palletten damit bewegen kann. Für die Fräse müsste es sicher reichen, das habe ich aber nicht ausprobiert da meine schön im trockenen liegt und aufgeräumt ist.
vielleicht komme ich aber nächstes Wochenende mal dazu mein Mähwerk aufzuräumen (liegt momentan noch draußen unter Planen) dann kann ich sagen ob er das auch hebt.



[Paul]

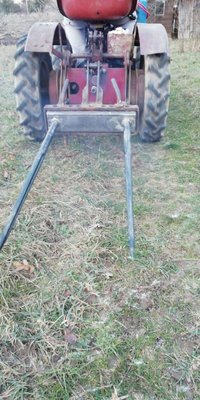

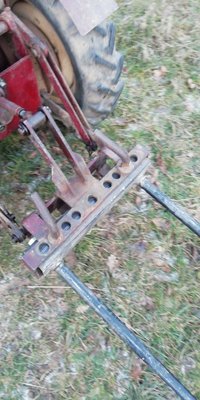

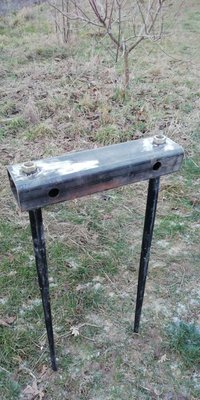

Hier mal ein paar Bilder meiner "Ballenspieße"

Habe übrigens dieses Wochenende ein paar Betonsäulen transportiert (12x12x200cm rund 70Kg) 3 stück waren kein Problem und man konnte auch normal fahren, bei 4 Stück war das Anheben kein Problem aber das fahren bzw. das rangieren auf unebenen Untergrund gestaltete sich so das man mehr damit beschäftigt war die Vorderachse unten zuhalten.
Also 250Kg am Tz4K (ohne Zusatzgewicht an der Vorderachse) stellen kein Problem dar.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.



[Joachim]

Das hast du sauber gelöst, mit der Ballenspieß-Gabel. Das könnte man auch mal im Lexikon hinterlegen. Prima!



[Tom Weber]

wo kann man denn den Begrenzer für die Hydraulik genau einstellen?
Habt Ihr evtl. mal ein Bild davon?



[Paul]

Musste am Wochenende, da viele Kinder um meinen Traktor rum gerannt sind und dass doch etwas gefährlich war, testen wie ich das vorübergehend sicher verwahren kann.

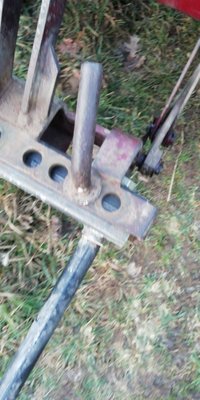

Und wie der Zufall so will, ich kann den Spieß in die Ackerschiene stellen. Dann ist der relativ sicher, auch zum transport.
Empfehle das aber ausdrücklich NICHT durch die Form der Spieße rutscht das Teil immer tiefer und dann braucht man richtig Kraft um die Gabel wieder raus zu bekommen.



[Bodo]

Na das ist doch eine schön leichte Konstruktion wie ich lese hebt er jetzt das was er soll
so nun hab ich mal ne blöde frage warum fährst du mit der Fräse auf der Palette rum sollte die nicht am Traktor sein

ich wollte eigentlich meine bodenfräse auf einer Palette damit transportieren



[Paul]

Das war nicht ich, das war Tom.
Aber auch ich kann Tom verstehen, Meine Fräse muss leider (NOCH) den Sommer über draußen unter einer Plane verweilen. Und darf erst im Herbst ins Winterlager (Folientunnel der sonst bepflanzt ist)
und für den reinen Transport ist es nicht sinnvoll jedes Gerät anzubauen.
Das ist zumindest bei mir der Grund warum ich meine Geräte auch mit Palette abstelle und auch so transportieren möchte.



[Bodo]

Upps da hab ich mich wohl verlesen



[Tom Weber]

Hallo könnt Ihr mir bitte nochmal erklären wo ich den Begrenzer einstellen kann und was ich dabei beachten muss?



[Daniel 1985]

Ich bin mir nicht ganz sicher da ich meinen rausgebaut habe und gerade nicht zur Hand habe.
Aber wenn dann sollte der Einsteller für die Druckbegrenzung auf der Gegenüberliegenden Seite, also auf Seite vom Tank sein.
Wenn ich nach dem Hanbdbuch gehe müsste der Einsteller für den Druck oben sein, da ist zumindest in der Ersatzteilliste eine Kugel mit einer vergespannten Feder dahinter.
Wenn man die Feder mehr vorspannt müßte der Druck im System steigen.
Beim einstellen vorsichtig sein nicht das du zuviel Druck gibst und dir die Aufhängung verdrehst.
Also keine Umdrehungen reinschrauben, ran tasten.


Wäre schön wenn noch einer sich meldet der das schon mal gemacht hat bei dem Steuerschieber.
