Bericht Restauration Zetor 3045

[Axl]

Hallo,

Da es nun langsam ernst wird habe ich mir gedacht, ich erstelle einen eigenen Thread über meinen 3045
und seine Restauration.

Heute damit angefangen und zunächst die Vorderachse ausgebaut, da diese in so ungefähr jede Richtung Spiel hatte.
Dabei bin ich auf etwas interessantes gestoßen und zwar hatte mein Herzbolzen bzw. die Befestigungsplatte zwei abdrückgewinde.
Gehören die so oder sind diese nachgerüstet? IM Rep. Handbuch werden diese nämlich mit keinem Wort erwähnt.


Achja Fotos gibts die Tage

mfg, Axl



[Joachim]

In den Reparaturhandbüchern wird einiges nicht erwähnt, da die meist mehr an gelernte Landtechnikschlosser gerichtet waren als an den Laien. Ergo wurden gewisse Sachen schlicht als bekannt angesehen und nicht bis ins Detail erklärt.

Mach immer hübsch Bilder.



[Axl]

So nachdem ich die Achse heute auf die Bühne geschafft habe und voller Elan beginnen wollte sie zu zerlegen musste ich feststellen dies ihr dass nicht so zusagt.
Beim Versuch die Felgen zu demontieren scheiterten erst der Schlagschrauber und dann zwei hinzugerufene Kumpels und diverse Knebel und Verlängerungen.

Morgen ist die zweite Runde mit LKW Schlagschrauber Brener und Eisspray...
Wenn das nichts hilft werd ich wohl die Mutter anflexen und sprengen.

Dafür gibts heut Bilders:

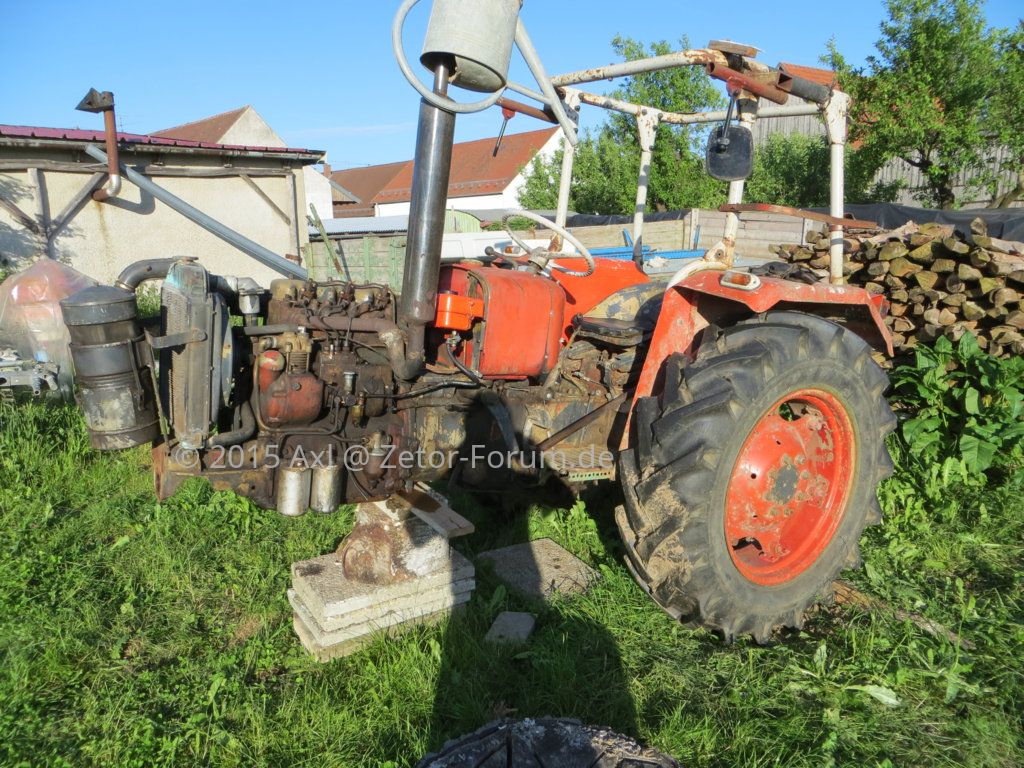

Schlepper vorne ohne (Ja sieht übel aufgebockt aus ist aber sicher keine Sorge )

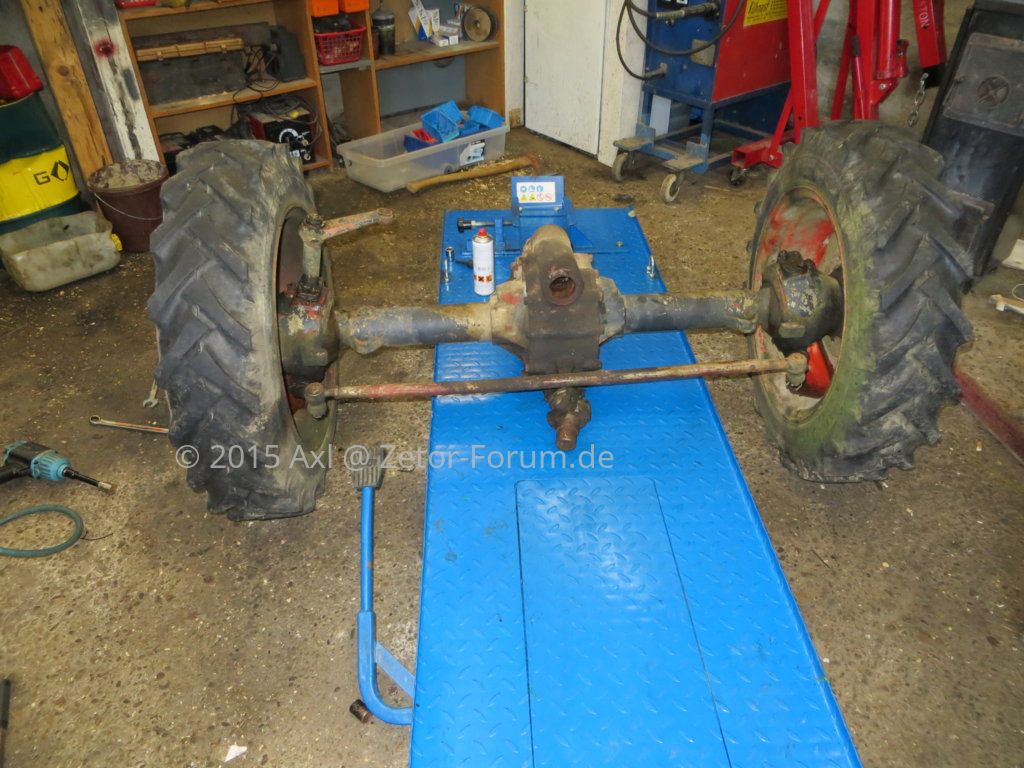

Mal ne Vorderachse auf der Motorradbühne
Herzbolzen mit abdrückgewinde. Befestigungsplatte von diesem wackelt etwas. Ist das normal ?

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.



[Joachim]

... ja, das sind übliche "Draußensteher" Probleme. Spendier dem kleinen später irgend eine Art von Dach überm Kopf, größer einem Eimer.

Nur Mut - das wird schon. Und am Ende hast du einen dank- und haltbaren Schlepper.



[Axl]

Muss ja werden
Ja ich versuche meine Mutter zu überzeugen, dasss ich einen provisorischen Bulldog-Port errichten darf

Und nein es handelt sich um eine alte Gießkanne, da ein Kumpel panische Angst hätte es würde in den Auspuff regnen und keine Dose oder ähnliches greifbar hatte Macht es Sinn statt der Gießkanne so eine kleine Klappe anzubringen? Wie sie manche Schlepper haben? Oder ist sowas unnötig?



[Joachim]

Wenn er draußen steht, auf jeden Fall. Nimm aber eine mit Gummipuffer. Die scheppert nicht so nervig...



[ralle89]

@Axl bist ja gut ausgestattet sehe zwei Schweißgeräte und den gleichen ofen und Motorkran wie bei uns



[Axl]

Danke Ralle, ja lässt sich ganz gut arbeiten

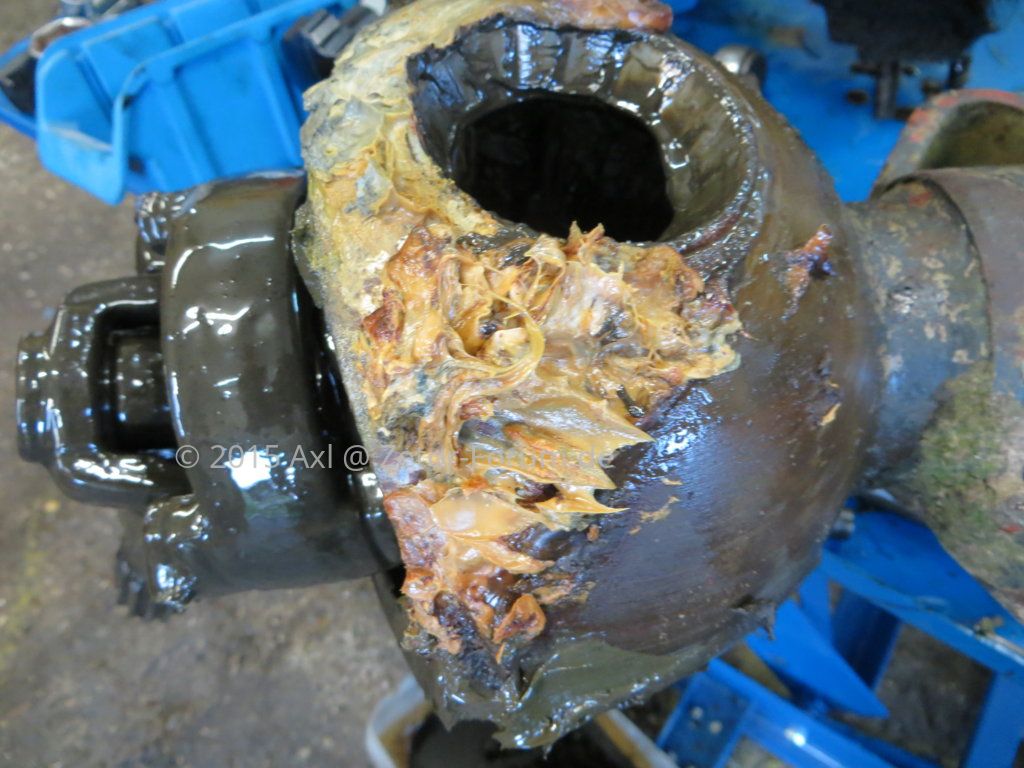

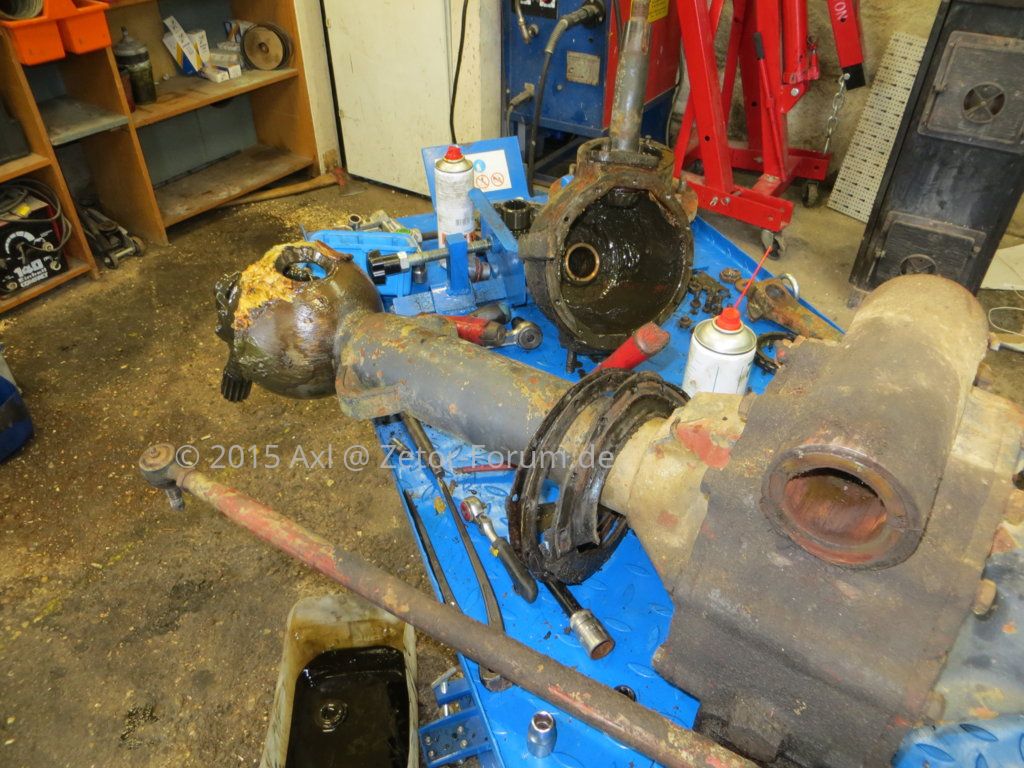

Die Zerlegung schreitet voran. Allerdings mit unschönen Erkenntnissen. Beim entfernen des unteren Achsschenkelbolzens kam erst mal ein guter Schluck Wasser und erst dann Öl. Und die weiße Pampe auf der Kugel gefällt mir auch nicht recht....
Werd wohl das Dif doch öffnen und schauen was mich da erwartet.
Achja und es war ein Art Abstreifer montiert, der vermutlich im vorigen Leben ein Schlauch war.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.



[Joachim]

Ich sage ja... ewig draußen gestanden. Aber du machst das gut und gründlich.



[Axl]

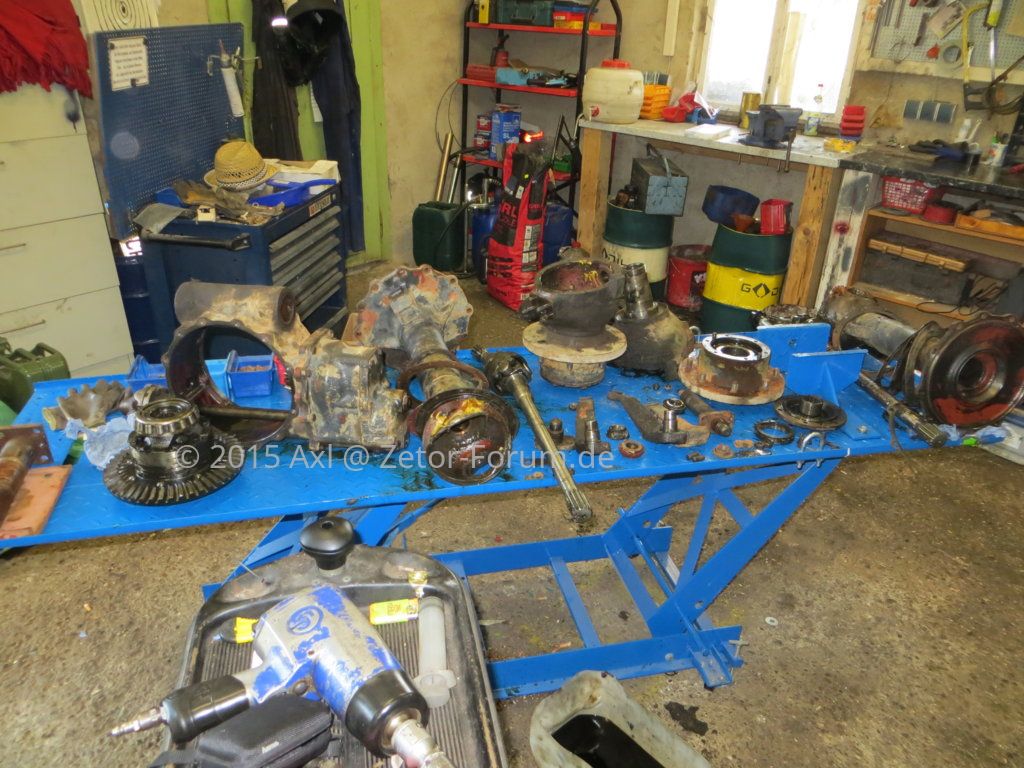

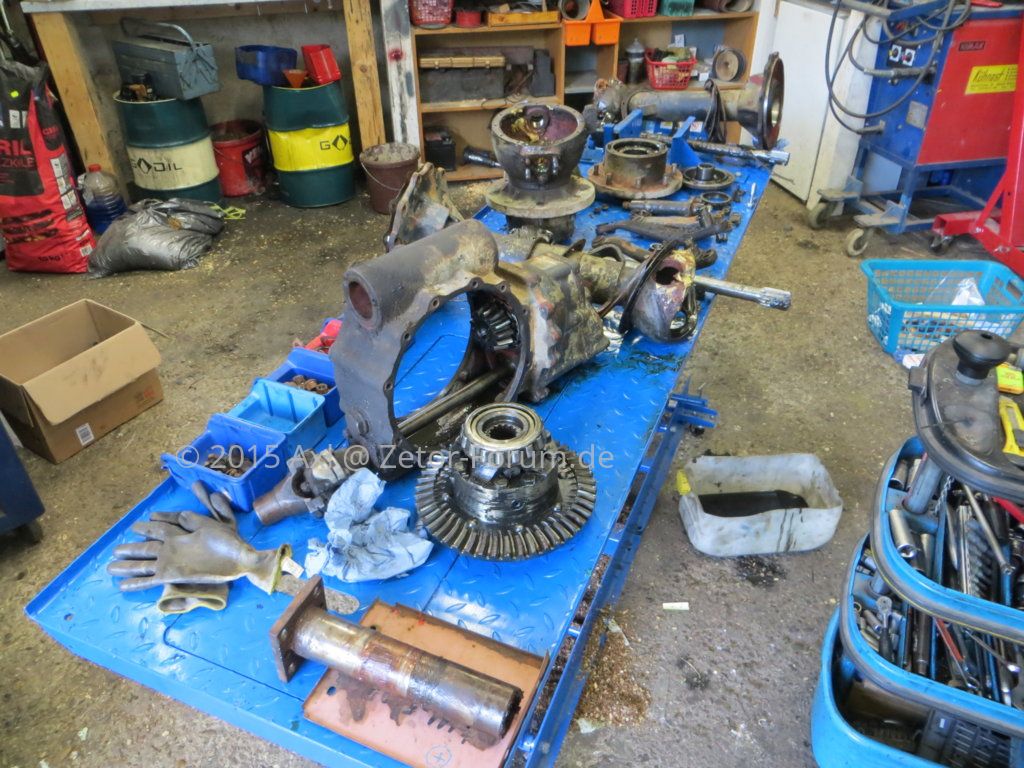

So es gibts neue Bilders:

Die Vorderachse ist fast ganz auseinander und mir stellt sicht die Frage ob ich dem Diff neue Lager gönnen soll weil ich keine Ahnung habe wie ich das Lager- und Diffspiel messen soll wenn ich es wieder zusammenbaue.
Dadurch, dass die Aussenringe der Kegelrollen ja in den Achsansätzen sitzen komm ich ja kaum hin mit einer Messuhr um das Ganze dann zu prüfen ?
Hoffe das war verständlich und mir kann jemand weiterhelfen der sowas ähnliches schon hinter sich hat.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.



[Joachim]

Ohne nach geschaut zu haben - was sagt das Rep.- Handbuch dazu? Ich mein, ich hab ja auch schon Spielmessungen mit @oldtimerfreund am Getriebe gemacht, vielleicht bringt das Buch einem schon auf die richtige Spur...

Aber mit den alten Lagern einfach zusammenbauen wäre ja auch wieder blöd, jetzt wo du sie auseinander hast. Ich schau mir doch mal die Rep.Handbücher an und dann hätte ich da ja noch das Buch von Frantisek Lupomech ...



[Axl]

Hi,

Ja hab schon nachgeschaut. Es steht nur das einzustellende Spiel drin nicht wie ich messen soll.
Wenn du im zweiten Bld ganz rechts schaust siehst du den Aussenring.
Habe ich aber beide Achsansätze montiert, kann ich ja das Lagerspiel schlecht messen, außer ich setze eine Stange links und rechts auf den Diffkörper
Und die einzustellenden 2 zehntel Spiel zwischen Kegel- und Tellerrad weiß ich auch noch nicht wie ich messen soll.
Aber jetzt erst mal fertig zerlegen putzen und dann beim Händler fragen, was es noch alles gibt.

Dann hätte ich noch ne Frage zur Reihenfolge:

-zerlegen
-putzen
-neu lagern und zusammenbauen
-Dichtheit prüfen
-lackieren
macht das so Sinn? Denke mir wenn ich jedes Teil einzeln lacke wirds beim zusammenbau nur beschädigt also würde ich Baugruppenweise lackieren (Vorderachse, Motor, Getrieb mit Portalen, ...)



[Joachim]

Und die einzustellenden 2 zehntel Spiel zwischen Kegel- und Tellerrad weiß ich auch noch nicht wie ich messen soll.

Ich mein da gibts was fertiges am Markt. Frag da mal den @Dettl der ist doch unser Getriebespezi hier und der musste auch schon so einiges an Spiel messen.

Die Reihenfolge macht Sinn und würde ich auch so machen. Es sei denn du hast am Ende schlecht zugängliche Stellen. Dann sollte man vor der Montage Farbe drauf bringen.

Edit: ach halt, du meinst den ganzen Traktor. Nein, da wirst du immer wieder ein paar Teile in Gruppe lackieren und dann montieren. Denn sonst hast du hinterher viele Stellen wo du nicht mehr ran kommst. Außerdem sieht das doch doof aus, wenn dann über Gummis und Kabel drüber gejaucht wird.



[Axl]

Oke mach ich wenn er nicht von selbst hier reinschneit
Wegen lackieren: Nee schon Baugruppenweise also Die Vorderachse wenn fertig, dann der Motor für sich wenn fertig, dann das Fahrgestell und dann erst wieder alles zusammenstecken also in ferner Zukunft



[Axl]

Achja und da ich morgen mit dem zerlegen fertig werden will, kam mir noch die Frage ob ich das Differential komplett zerlege und innen mit neuen Nadeln zusammenbauen soll bzw. wie aufwändig das ist?
Dann kann ich bei Dirk die Bestellung fertig machen.



[Sid]

Mit dem aufwand kann ich dir zwar nicht weiterhelfen, aber was Lager angeht solltest du alles erneuern wenn es eh schon auseinander ist8 und wenn es der Geldbeutel und die Zeit zulässt). Wie sehen denn die Zahnräder nach dem Reinigen aus?



[Dettl]

Hallo Axl!

Wenn Du die Achse nun schon soweit zerlegt hast, wäre es ein Frevel die Lager nicht zu tauschen.
Lagerspiel in Zehntel oder Hundertstel messen zu wollen, scheint mir zu aufwändig. Entweder es dreht zu stramm, dann ist zu wenig Spiel, oder zu leicht, dann zu viel Spiel. Ist halt etwas Gespür notwendig.
Es mangelt mir hier zuhause an den entsprechenden Seiten des ETK mit Bezeichnungen und eben den Auszügen vom RHB zur entsprechenden Achse, um detailliertere Aussagen zu treffen.
Zuerst würde ich die Lager im Mittelgehäuse am Durchtrieb zum vorderen Kegeltrieb erneuern, dann Kegelrad des Differentials mittig zum Tellerrad ausrichten. Die Achse vorher teilmontieren,(denke rechte Seite). Das Zahnspiel Tellerrad- Ritzel wird bei blockiertem Ritzel mit Messuhr und geeignetem Messstativ, die Messspitze am äußeren Zahnende, rechtwinklig zur Zahnflanke positioniert, abgenommen. Dabei wird das Tellerrad von Anschlag zu Anschlag gedreht, zu großes Spiel Tellerrad an Ritzel heranführen, zu kleines Spiel, wegbewegen. Wie das hier in diesem Fall zu bewerkstelligen ist, mit Einstellmutter, Beileg-/ Passscheibe etc., sieht man erst bei besseren Detailfotos oder eben im ETK.
Vielleicht könnte Joachim die entsprechenden Seiten in PDF einstellen, daß ich es mir ausdrucken und darüber brüten könnte, selbst möchte ich mir dafür nichts kaufen müssen.
Treibe oder besser ziehe erst noch die Lagerinnenringe vom Diff.-Körper und schau ob dort Beilagen sind, im Lagergrund der Außenringe sind mir Beilagen eher unwahrscheinlich.

Gruß Dettl



[Joachim]

Ich schau mal was ich da habe...



[Joachim]

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.



[Joachim]

Rep. Handbuch habe ich leider nur auf Französisch, das wird wohl wenig bringen...

Auf deutsch hätte ich es dann wieder ab Zetor 5745 (der müsste ja noch annähernd die gleiche Achse gehabt haben, beim 6745 war sie anders)
