Frage Wie Blinkgeber richtig anschließen (15, 54, K, K1)?

MTZ50 · 16.10.2019

Hallo,
ich möchte einen Blickgeber anschließen.

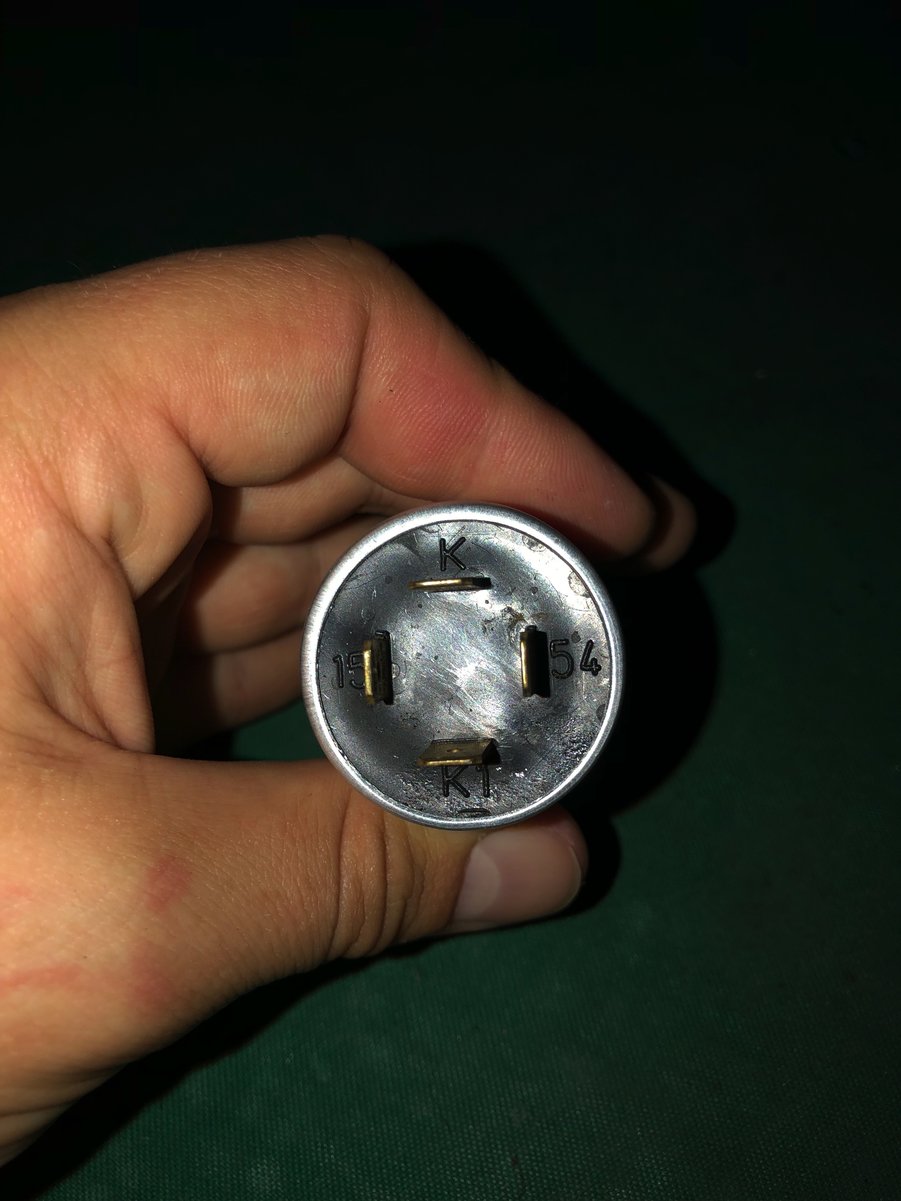

Es gibt vier Anschlüsse, mit den Bezeichnungen 15, 54, K und K1.

Weiß, jemand, was ich wo anschließen muss?

Hier mal einige Bilder:

Vielen Dank für jede Hilfe und viele Grüße,
David.

Joachim · 16.10.2019

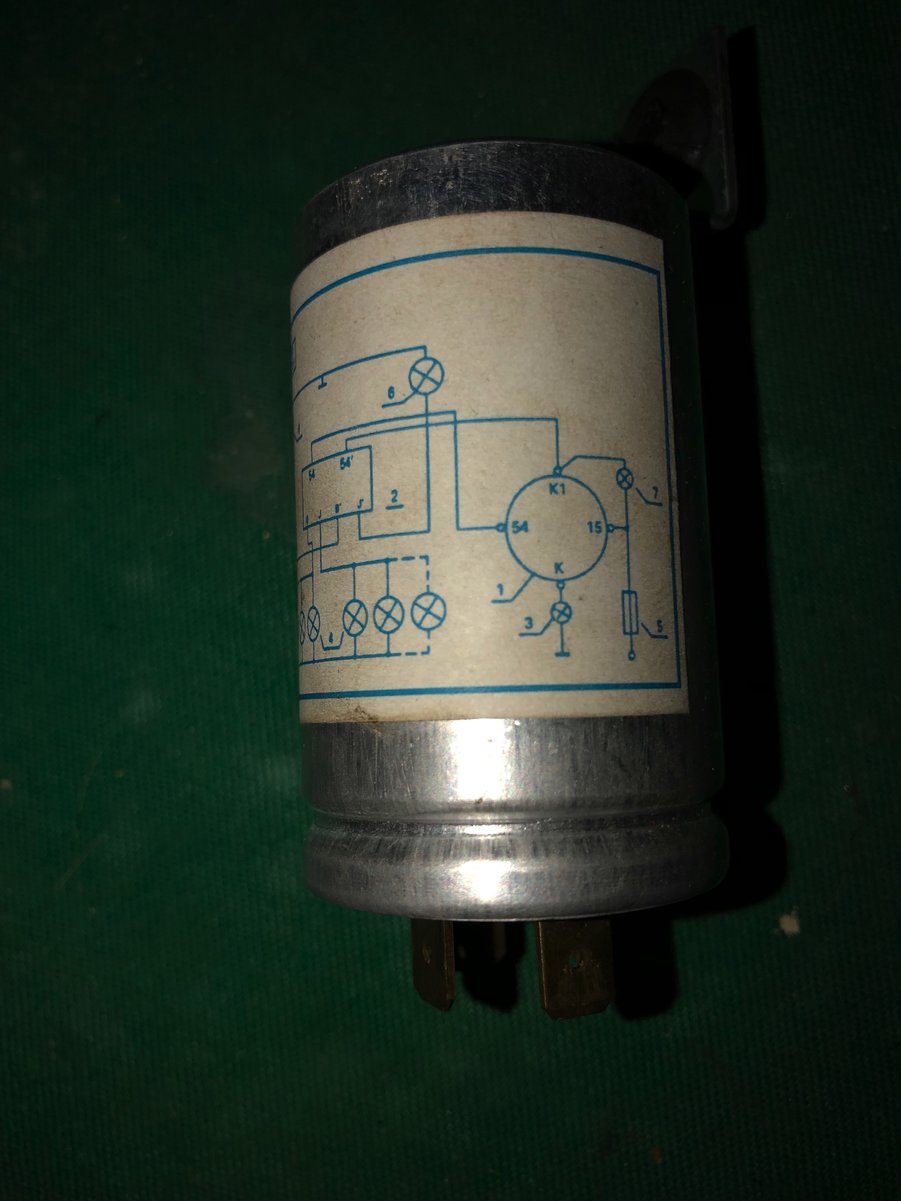

Fangfrage? Ich mein, es ist doch auf dem Dosen-Blinkgeber sogar drauf geklebt. Oder versteh ich grad nur die Frage Falsch...

K = Kontrolka (Kontrollampe (3) fürs Fahrzeug)
15 = Zündung (geschaltetes Plus, Eingang)
54 = Blinkersteuerausgang (Last Seite)
K1 = Dürfte die 2. Kontrolleuchte sein (Anhänger?)

Ansonsten - Dettl weiß das sicher noch, der ist paar Semester älter und kennt sich mit den alten Heißdrahtblinkgebern in der Blechdose sicher besser aus.

Wenn es nicht der Optik wegen wäre, würde ich heutzutage einen elektronischen Standard Blink-/Warnblinkgeber einbauen und fertig. Dafür fondest du Schaltplanbeispiele im Lexikon hier bei uns.

MTZ50 · 16.10.2019

Zitat von Joachim:
Fangfrage? Ich mein, es ist doch auf dem Dosen-Blinkgeber sogar drauf geklebt. Oder versteh ich grad nur die Frage Falsch...

K = Kontrolka (Kontrollampe (3) fürs Fahrzeug)
15 = Zündung (geschaltetes Plus, Eingang)
54 = Blinkersteuerausgang (Last Seite)
K1 = Dürfte die 2. Kontrolleuchte sein (Anhänger?)

Ansonsten - Dettl weiß das sicher noch, der ist paar Semester älter und kennt sich mit den alten Heißdrahtblinkgebern in der Blechdose sicher besser aus.

Wenn es nicht der Optik wegen wäre, würde ich heutzutage einen elektronischen Standard Blink-/Warnblinkgeber einbauen und fertig. Dafür fondest du Schaltplanbeispiele im Lexikon hier bei uns.

Hallo Joachim,
danke für deine Antwort.

Ich bin mir da eben nicht ganz sicher.

Gibt es keine Masse? Oder, muss dafür immer die Kontrolllampe angeschlossen sein, damit diese die Masse liefert?#

Warum ist zwischen der zweiten Kontrolllampe und der Zündung eine Lampe geschaltet?

Grüße,
David.

Joachim · 16.10.2019

Masse - doch 3 auf dem Schaltplan (rot markkiert)

Joachim · 16.10.2019

Schau dir auch mal die Schaltpläne hier im Link an: https://www.zetor-forum.de/ressourcen/blink-und-warnblinkanlagen.14/

Da sind die Schaltungen mit aktuelleren Klemmbezeichnungen aufgeführt (und die funktionieren).

z.B. diese von @Napi (Peter) hier bereits mit Warnblinkschaltung und Schalter

C = K
C2 = K1
49 = 15
49a = 54
31 = Masse

So würde ich denken, auf nen schnellen Blick - aber da kann Peter vielleicht mehr und richtigeres zu sagen oder Dettl bringt Licht ins Dunkel mit der Heißdrahtdose.

Hat mal jemand nen Schaltplan vom Belarus zur Hand - dann könnte mans besser sehen und erklären.

Dettl · 16.10.2019

Aluminiumgehäuse an Hitzedrahtblinkgebern fungieren als Masseanschluß.
Dem entgegen benötigen elektronische Blinkgeber mit Plastikgehäuse eine weitere Steckzunge als Masseanschluß, mit Klemmenbezeichnung 31.

Wie oben schon richtig geschrieben:
49 (15) - Zuleitung geschaltetes Plus der Sicherungsleiste oder vom Warnblinkschalter
49a (54) - Ausgang zum Blinkschalter, oder aber eher Ausgang zum Warnblinkschalter
C (K) - Kontrolle Zugfahrzeug
C1 (K1) -Kontrolle Anhänger

Mit Warnblinkschalter wird die Verkabelung aber kniffliger.
Es gibt verschiedenste Warnblinkschalter, oder auch Warnblinkanlagen, dessen Schaltungen je nach Ausführung variieren.

Nur als Anmerkung, das erste Glied einer Blinkanlage ist der Warnblinkschalter, als zweites der Blinkgeber, dessen Ausgangssignal zum Warnblinkschalter zurückgeschleift wird und von dort erst über den Blinkschalter (re/li) an die jeweiligen Leuchten führt.

Zeige bitte auch den Warnblinkschalter, oder die Warnblinkanlage, sowie den Einkreis- oder Zweikreisblinkschalter der zum Einbau kommen soll.
Zielführend kann man nur helfen, wenn die Bauteile bekannt und deren Anschlüsse aufgeführt sind.

Napi · 17.10.2019

Zitat von Dettl:
Aluminiumgehäuse an Hitzedrahtblinkgebern fungieren als Masseanschluß.

Genau und wenn ich die Abbildung auf dem Blinkgeber richtig deute dann ist das die Nummer 1 links unten neben dem Blinkgeber, damit ist die Fahne oben zum anschrauben gemeint.

Mein schaltplan wurde mit diesen Bauteilen erstellt:

Joachim · 17.10.2019

Zitat von Napi:
dann ist das die Nummer 1 links unten neben dem Blinkgeber, damit ist die Fahne oben zum anschrauben gemeint.

Das mit der Masse ist womöglich richtig, aber die 1 ist einfach nur die Beschriftung des Bauteils - schau noch mal auf den Plan, jedes Bauteil hat so eine Beschriftungslinie.

MTZ50 · 17.10.2019

Das Gehäuse ist sicher nicht die Masse. Es gibt ein Schraubloch, diese hat aber einen Gummiring als Puffer. Das würde man ja wohl kaum machen, wenn eine elektrischer Kontakt gewollt wäre.

Eine Warnblinkanlage soll nicht eingebaut werden, es geht nur um die Blinker, für links und rechts.

Ich habe folgende Bauteile für die Blinkanalge:
12 Volt Kfz-Akku
Schalter mit einem Eingang und zwei Ausgängen
Kontrolllampe mit + und -
Blinkgeber mit den Anschüssen 15, 54, K, K1 (Gehäuse ist nicht Masse)

Wie bekomme ich nun daraus meine Blinker funktionstüchtig?

Viele Grüße,
David.

Zitat von Dettl:
Aluminiumgehäuse an Hitzedrahtblinkgebern fungieren als Masseanschluß.
Dem entgegen benötigen elektronische Blinkgeber mit Plastikgehäuse eine weitere Steckzunge als Masseanschluß, mit Klemmenbezeichnung 31.

Wie oben schon richtig geschrieben:
49 (15) - Zuleitung geschaltetes Plus der Sicherungsleiste oder vom Warnblinkschalter
49a (54) - Ausgang zum Blinkschalter, oder aber eher Ausgang zum Warnblinkschalter
C (K) - Kontrolle Zugfahrzeug
C1 (K1) -Kontrolle Anhänger

Mit Warnblinkschalter wird die Verkabelung aber kniffliger.
Es gibt verschiedenste Warnblinkschalter, oder auch Warnblinkanlagen, dessen Schaltungen je nach Ausführung variieren.

Nur als Anmerkung, das erste Glied einer Blinkanlage ist der Warnblinkschalter, als zweites der Blinkgeber, dessen Ausgangssignal zum Warnblinkschalter zurückgeschleift wird und von dort erst über den Blinkschalter (re/li) an die jeweiligen Leuchten führt.

Zeige bitte auch den Warnblinkschalter, oder die Warnblinkanlage, sowie den Einkreis- oder Zweikreisblinkschalter der zum Einbau kommen soll.
Zielführend kann man nur helfen, wenn die Bauteile bekannt und deren Anschlüsse aufgeführt sind.

Hallo Detlev,
einen Warnblinker möchte ich nicht verbauen.

49 (15) – Hier lege ich also Plus an.
49a (54) – Das geht also zum Schalter, der den Blinker auf "links", "rechts" oder "aus" setzt.
C (K) – Das kommt an die Kontrolllampe. Das ist Plus, die Kontrolllampe bekommt natürlich noch ein Minus.
C1 (K1) – Brauche ich nicht und schließe ich also auch nicht an.

Haben ich soweit alles richtig?

Was ist mit Masse? Ich glaube nicht, dass das Gehäuse Masse ist, da das Schraubloch ein Gummi als Puffer hat.

Kann es sein, dass die Masse über die Kontrolllampe läuft, also der Blinkgeber auch nur funktioniert, wenn die Kontrolllampe angeschlossen ist?

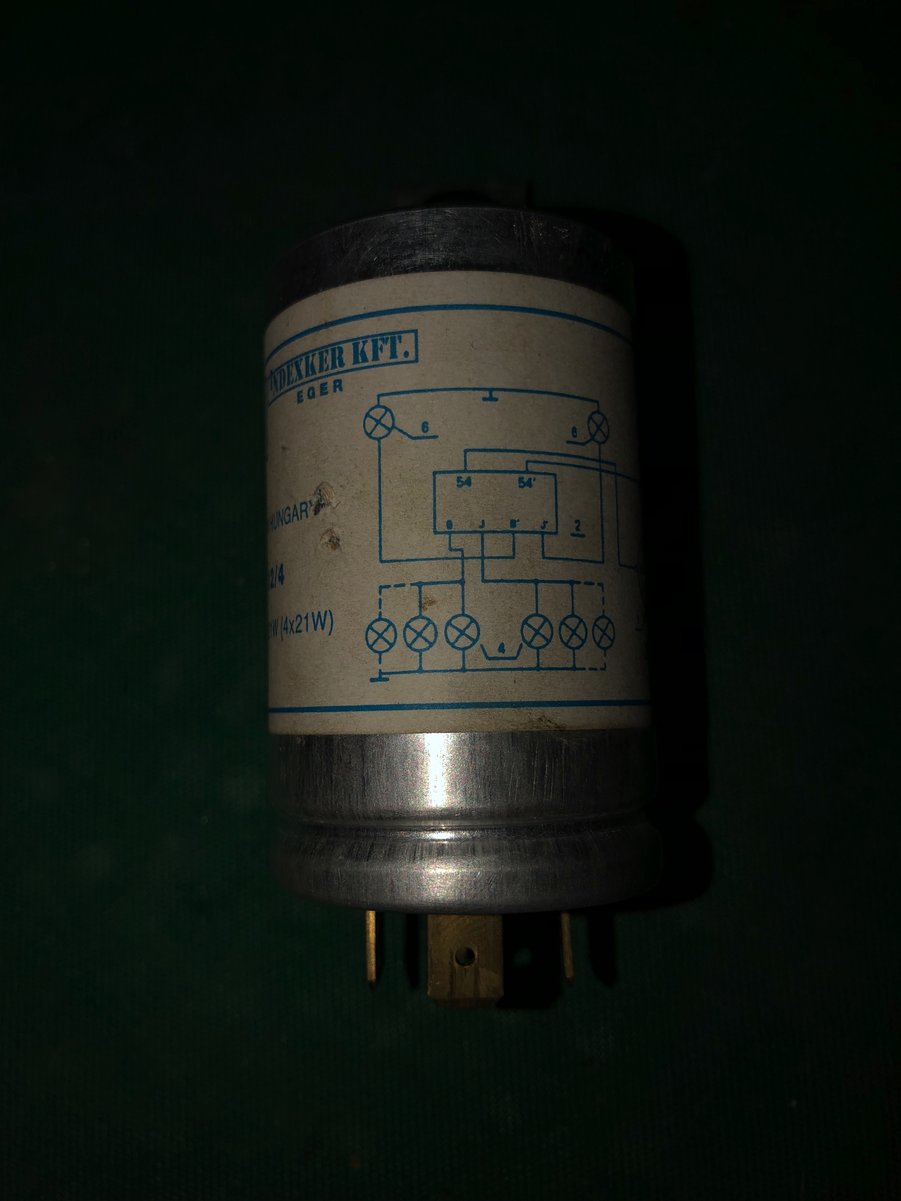

Was genau hat es mit den "2x21 W (4x21 W)" auf sich? Müssen die Lampen diese Leistung haben, damit der Geber funktioniert?

Grüße,
David.

Joachim · 17.10.2019

Mit deinen Bauteilen kannst du so eigentlich nur eine 1-Kreis Blinkanlage herstellen und diese dann noch nicht mal mit Warnblinkfunktion, denn die fehlt ja noch der Warnblinkschalter.

Anschließen kann man das dann mit Warnblinkschalter z.B. so:

Quelle: fk-soehnchen.de

Noch mal zur Masse - mAn. ist die beim Blinkgeber doch auch gar nicht gefragt, der stellt doch nur einen Schalter mit Heißdrahtbetätigung dar. Siehe auch Plan hier.

Zitat von MTZ50:
Kann es sein, dass die Masse über die Kontrolllampe läuft, also der Blinkgeber auch nur funktioniert, wenn die Kontrolllampe angeschlossen ist?
Was genau hat es mit den "2x21 W (4x21 W)" auf sich? Müssen die Lampen diese Leistung haben, damit der Geber funktioniert?

1. Ich versteh das Problem mit den Kontrolllampen nicht - diese (zumindest eine) ist eh Vorschrift (ebenso die Warnblinkfunktion).

2. "2x21W (4x21Watt)" bedeutet, der Blinkgeber ist dafür ausgelegt, 2 x 21 Watt (also z.B. Blinker vorn und hinten am Traktor) zu bedienen oder auch über die Warnblinkschaltung alle 4 Blinker des Traktors. Für den Anhängerbetrieb am Traktor brauch man eigentlich ein "3x 21 Watt (6x21Watt)" oder besser gleich ein "4x21 Watt (8x21Watt)" Blinkgeber oder noch viel besser: den von @Napi im Foto gezeigten "Blink- Warnblinkgeber 2+1+1x21Watt (8x21 Watt)" der bringt dann auch gleich separate Kontrolllampen-Ausgänge für Traktor, 1. Anhänger und 2. Anhänger mit. Und damit das alles funktioniert sollte ein Leuchtmittel im Blinker die 21 Watt haben oder zumindest eine Seite jeweils zusammen ca. 42 Watt (zB. 4x10 Watt LED) haben, damit die Kontrolleuchten korrekt funktionieren, da die Erkennung Last abhängig ist, d.h. das Relais erkennt wie viel Strom beim Blinken gezogen wird und schaltet danach die Kontrolllampen Ausgänge dazu.

Napi · 17.10.2019

Zitat von Joachim:
1 ist einfach nur die Beschriftung des Bauteils -

Jupp hast recht!!

Zitat von MTZ50:
Das Gehäuse ist sicher nicht die Masse. Es gibt ein Schraubloch, diese hat aber einen Gummiring als Puffer. Das würde man ja wohl kaum machen, wenn eine elektrischer Kontakt gewollt wäre.

Das stimmt!!! War auf dem Bild so nicht zu erkennen.

Dettl · 17.10.2019

Zitat von MTZ50:
Was genau hat es mit den "2x21 W (4x21 W)" auf sich? Müssen die Lampen diese Leistung haben, damit der Geber funktioniert?

Im Blinkbetrieb ist der Blinkgeber auf maximal 2 x 21W Belastung, also zwei 21W Glühlampen ausgelegt.
Als Warnblinkgeber dürfen dort 4 x 21W angeschlossen werden, also vier 21W Glühlampen.
K1 oder C1 wäre noch die Kontrollstufe für den Anhänger, die erst geschaltet wird, wenn die Anhängerblinkleuchte weitere Last am Blinkgeber abnimmt.
K über Kontrollleuchte Fahrzeug zu Masse, ... K1 ohne Zweikreisblinkschalter anzuschließen bringt nichts.

Habe gerade bei Blöcker/ Neyderek nachgeschlagen, Hitzedrahtblinkgeber haben keinen Masseanschluß.

Zitat von MTZ50:
Haben ich soweit alles richtig?

Mit Deiner Minimalblinkanlage bist Du so richtig.

Ach so, Hitzedrahtblinkgeber schwingungsarm und senkrecht anbringen. Erschütterungen können diese nicht ab.
Verpolungen machen auch schnell den Garaus.

Napi · 18.10.2019

Zitat von Dettl:
Hitzedrahtblinkgeber haben keinen Masseanschluß.

Also werden die allein durch die Last (hier 2x 21W oder 4x21W) geschalten?
Ahh hier wird die Funktionsweise sehr gut erklärt

Gehe zu: https://www.youtube.com/watch?v=UzW46V3RZqc

Ha wieder was gelernt

MTZ50 · 19.10.2019

Danke für eure zahlreichen Antworten.

Erstens glaube ich, dass mein Blinkgeber defekt war. Außerdem muss man beachten, dass der Blinkgeber nur funktioniert, wenn auch entsprechend Last dranhängt. Wenn nicht, hört man auch kein klicken, kann also auch nicht daran testen. Eventuell hatte ich das auch nicht ganz beachtet.

Ich habe nun einen neuen Blinkgeber mit drei Anschlüssen bekommen: +, P und L

+ kommt an das normale Zündungsplus.

L kommt zum Blinkerschalter, der dann zwischen links blinken, rechts blinken und nicht blinken schaltet.

P kommt an die Kontrollampe, an dessen anderen Anschluss Minus angeschlossen wird.

Danke für eure Hilfe und Erklärungen,
David.

Joachim · 19.10.2019

Klingt nach nem CZ Geber...

Aber mal mal gefragt, Warnblinkanlage brauchst du nicht?

MTZ50 · 19.10.2019

Zitat von Joachim:
Aber mal mal gefragt, Warnblinkanlage brauchst du nicht?

Ich selber benötige die nicht. Der Traktor hat weder ein Kennzeichen, noch Papiere oder eine Zulassung. Er wird also nur auf dem eigenen Grundstück gefahren. Und wenn nicht, ist, bei einer Polizeikontrolle, die fehlende Warnblinkanlage das kleinste Problem.

Joachim · 19.10.2019

Sorry, das konnte man ja nicht wissen.

M38A1 · 24.10.2019

Nur 2x21W stimmt nicht ganz denn natürlich ist der Geber auch für das Blinken des Anhängers zuständig. Die Beschriftung ist irreführend denn er verträgt natürlich 3x21W oder sogar 4x21W mit 2 Anhängern.

Kritisch wird das erst zusammen mit einem Warnblinkschalter. Der schaltet dann sozusagen rechten und linken Blinker gleichzeitig ein was dann bis zu 8x21W bedeutet. Wer also einen Blinkgeber sucht, der das kann weil er eben KEIN separates Warnblinkrelais verbauen möchte (kompliziertere Schaltung) der findet das beim Hersteller MONARC als 150W oder 180W Blinkgeber für kleines Geld (20-25€).

Aber auch normalen Blinkgeber halten diese "Überlastung" relativ lange aus und brennen nicht gleich durch. Längeres Warnblinken mit einem Anhänger hat aber bei mir mal einen Heißdraht-Geber getötet.

Grüssle Micha
