Frage Muttern Zylinderkopf 3011 - Anzugsmoment

[kaliboxer]

Hallo,

ich habe das Forum durchsucht und u.a. im Thread von Tony aus Belgien und im Lexikon gefunden, daß die Muttern der Zylinderköpfe mit ca. 150 - 160 Nm angezogen werden sollen.

Mein Werkstatthandbuch, somit Quellenangabe, schreibt ca. 120 Nm vor:

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Was ist richtig?



[Joachim]

Vor allem sollte man die Stehbolzen ersetzen, wenn nicht klar ist wie oft diese schon verwendet wurden. Zetor selbst schrieb in einer Service Information die maximal 3-malige Verwendung der Stehbolzen vor.

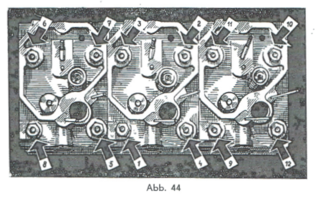

Anzugsreihenfolge:

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Beim 2011- 4011 wurden die Stehbolzen auch während der Bauzeit verändert! Das betraf aber wohl nur deren Längen. Es waren ab Serienstart stehts M14x2 Stehbolzen.

Anzugsmoment Zetor 2011-4011
118 Nm oder 12 kgm oder kpm
Quelle: Werkstatthandbuch Zetor 2011-4011 von 1963





Anzugsmoment Zetor 2511- 4511 ab Seriennummern siehe unten!:

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Auszug aus der BdA zum Zetor 2511-4511 von 1970

Beim Modell 2511-4511 änderte man die Stehbolzendimesion von M14 auf M16 ab folgenden FIN-Nummern:
2511:
1001 - 23175 = M14 (Bauzeit bis mindestens 1976) 118 Nm
23176 - = M16 160 Nm

3511:
1001 - 89420 = M14 (Bauzeit bis mindestens 1972) 118 Nm
89421 - = M16 160 Nm

4511:
1001-53537 = M14 (Bauzeit bis mindestens 1971) 118 Nm
53538 - = M16 160 Nm

Wobei witzig ist, das ich in meiner FIN-Liste nicht einen 2511, 3511 oder 4511 drin habe, der einen höhere FIN als die hier angegebene Grenze hatte. Merchwürdig...

Da werde ich wohl mal die Liste im Lexikon anpassen müssen.



[Joachim]

Habe das mal hier angepasst:

Anzugsmomente für Schrauben an Zetor Traktoren

Drehmoment / Anzugsmoment für Zetor Traktoren Bitte wähle die zu deinem Modell passenden Werte aus! Alle Angaben ohne Gewähr! Zetor 15 - 25 (alle Angaben ohne Gewähr! Umrechnung kgm/Nm: 1kgm/kpm = 9,8 Nm) Motor: Zylinderkopfmuttern: 140 - 150...

www. zetor-forum.de



[Ruebe]

Habe das mal hier angepasst:

Anzugsmomente für Schrauben an Zetor Traktoren

Drehmoment / Anzugsmoment für Zetor Traktoren Bitte wähle die zu deinem Modell passenden Werte aus! Alle Angaben ohne Gewähr! Zetor 15 - 25 (alle Angaben ohne Gewähr! Umrechnung kgm/Nm: 1kgm/kpm = 9,8 Nm) Motor: Zylinderkopfmuttern: 140 - 150...

www. zetor-forum.de

Alte Fleißmeise



[kaliboxer]

Hier wurde mir geholfen, dankeschön!



[Joachim]

Alte Fleißmeise

Alte??? Oh man, das schmerzt...

Ich kann mir auch nicht alles merken, insofern ist immer auch etwas Eigennutz dabei...
