Frage Behelfszylinder/Zusatzhubzylinder Heckhydraulik neu abdichten? 7245

[sommerfahrrad26]

Hallo liebes Forum,

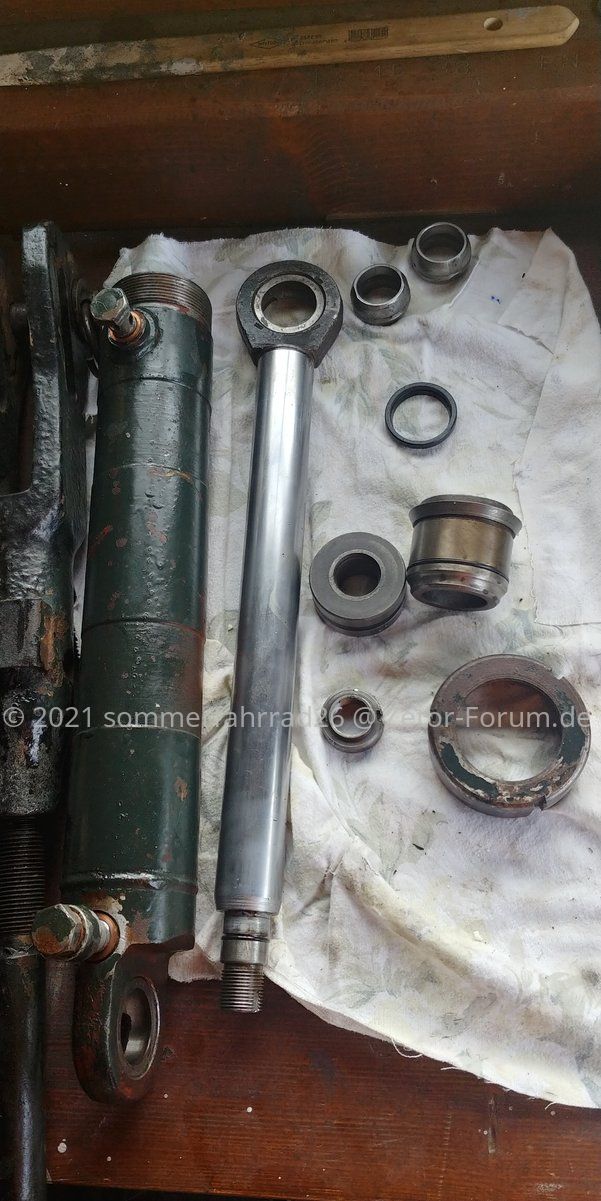

ich habe heute den Zusatzzylinder der Heckhydraulik zerlegt und möchte ihn neu abdichten. Gibt es davon eine Explosionszeichnung oder ähnliches? Hab im Werkstatthandbuch nur die Gesamtzeichung gefunden.

Mir scheint es so, als müsste der Kegel am Ende der Kolbenstange in den Kebel am Kolben (siehe Bild). Lieg ich da richtig? Tut er nämlich aktuell nicht

Grüße aus Thüringen



[Joachim]

Gibt es davon eine Explosionszeichnung oder ähnliches?

Du hast nicht die nötigen Rechte um Anhänge (Bilder, Dateien) anzuschauen.
Bitte registriere dich jetzt oder logge dich mit deinem Account ein um Anhänge betrachten zu können.

Das beantwortet deine Frage, denke ich mal. Leider nicht ganz wie gewünscht.

Mir scheint es so, als müsste der Kegel am Ende der Kolbenstange in den Kebel am Kolben (siehe Bild). Lieg ich da richtig? Tut er nämlich aktuell nicht

So ganz kann ich dir gerade nicht folgen, eventuell die betreffenden Teile mal im Bild markieren?

Aber @Ralf 7711 hat gerade seinen Zusatzhubzylinder neu abgedichtet, vielleicht kann er dir da helfen.



[Joachim]

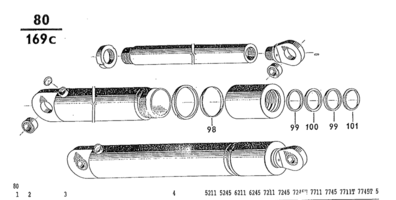

Doch noch was im ETK entdeckt...


Vielleicht hilft dir das schon?

ETK 5211- 7745 Gruppe 80 Bild 169c



[sommerfahrrad26]

@Joachim vielen Dank
Leider ist das in deinem Bild aus dem ETK eine andere Variante des Zylinders.

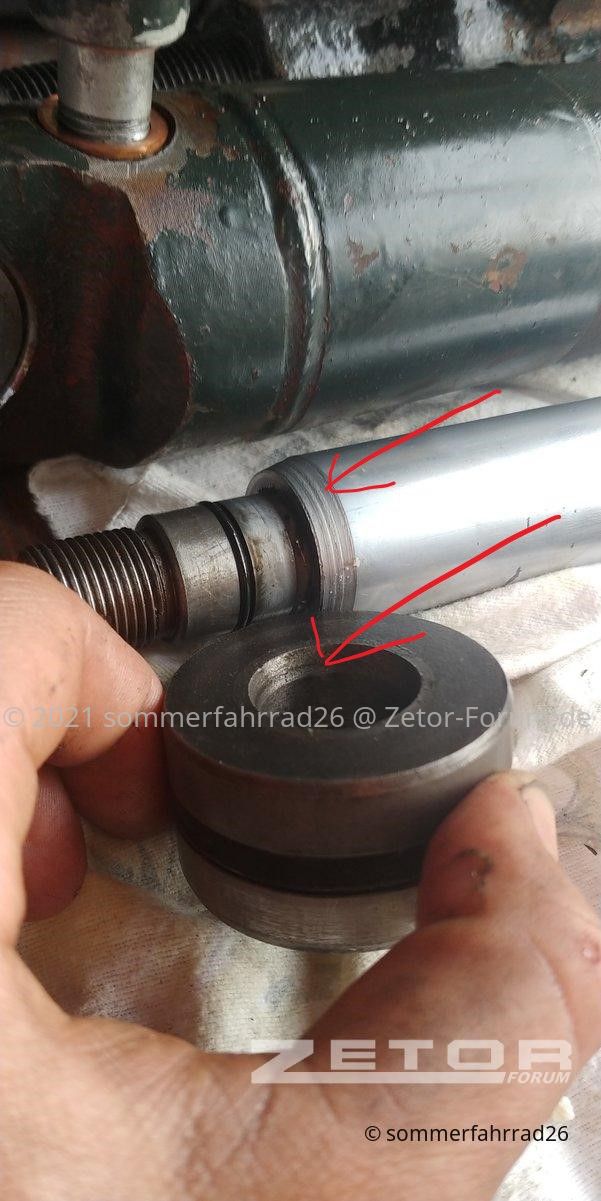

Die Kolbenstange und die eine Seite des Kolbens sind mit kegeligen Flächen versehen (siehe Pfeile im Bild). Meine Vermutung war, das der Kolben hier ein Stück auf die Kolbenstange rutschen müsste, sodass sich die Kegelflächen berühren. Dazu ist allerdings der Kegel am Kolben zu klein.
Ich wollte mich vor Wiedereinbau nur rückversichern, dass hier der Vorbesitzer nicht eventuell was verändert (verpfuscht) hat



[Joachim]

Ach so... ja in dem Fall würde ich auch Konus zu Konus verbauen würde ich sagen. Wenn das aber nicht passt...
Würde denn das Gewinde dann noch reichen den Kolben an der Kolbenstange fest zu bekommen?

Hatte das vorhin nicht verstanden was du meintest. Sorry.



[sommerfahrrad26]

Ja, das Gewinde reicht dicke. Der Kolben liegt dann halt plan an dem Absatz der Kolbenstange an (war auch beim Auseinanderbauen so).
Kam mir wie gesagt bloß so vor, als hätte es mit den zwei Kegelflächen etwas auf sich
@Joachim Wenn heute die Dichtungen von dir kommen, baue ich zusammen und berichte über Funktion und Dichtheit.



[sommerfahrrad26]

Neue Dichtungen verbaut und Zylinder wieder montiert, bisher alles dicht.
Praxistest mit Last am Heck kommt demnächst
